V70R mittariston asennus 16.12.2005

R mallin mittaristo ei toimi suoraan muissa Volvo malleissa, ainakaan 2001-2003 vuosimalleissa.

Mutta purkamalla mittaristot ja vaihtamalla mittaritaulut saa niistä toimivan mittariston aikaiseksi.

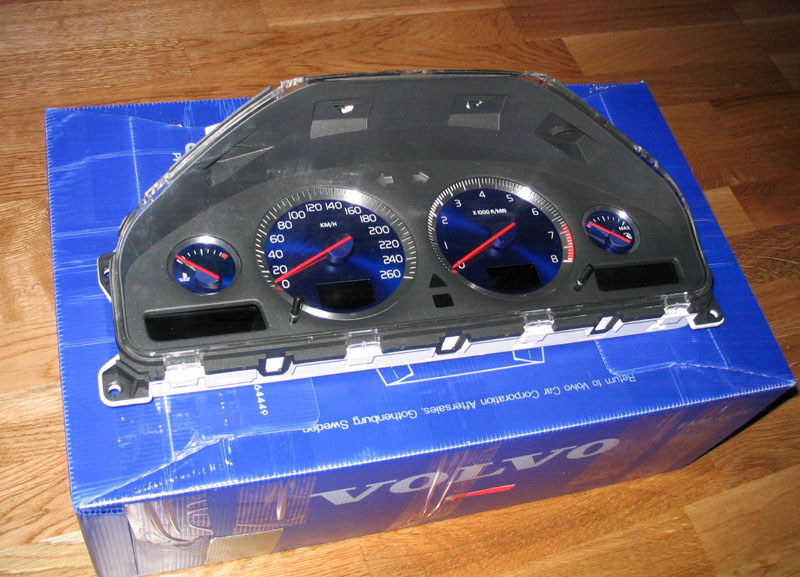

R mittaristo saapui Ruotsista käytettynä

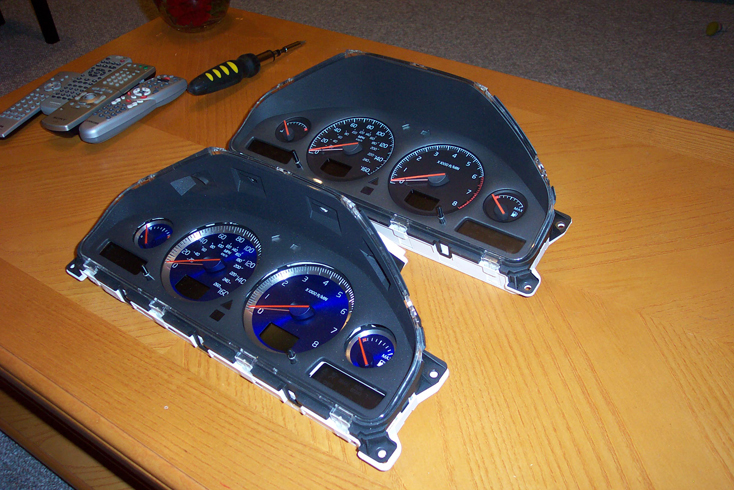

Kaksi mittaristoa pöydällä valmiina purettavaksi

Tämän ja seuraavat kuvat olen saanut käyttööni Swedespeed foorumilta nimimerkiltä "S60Driven"

Thank You Adam for these fine pictures. Original story found here: http://forums.swedespeed.com/zerothread?id=61982

Omasta mittaristostani en innoissani muistanut ottaa kunnon kuvia, mutta toimenpiteet olivat aivan samat

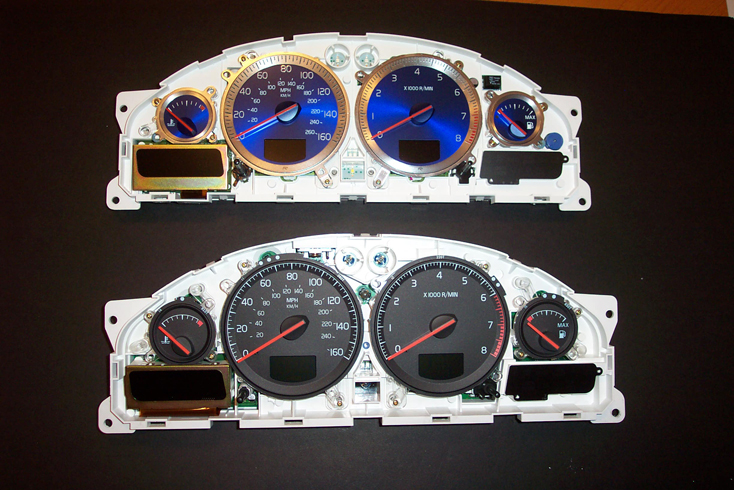

Mittaristojen lasit ja kuoret irrotettuna

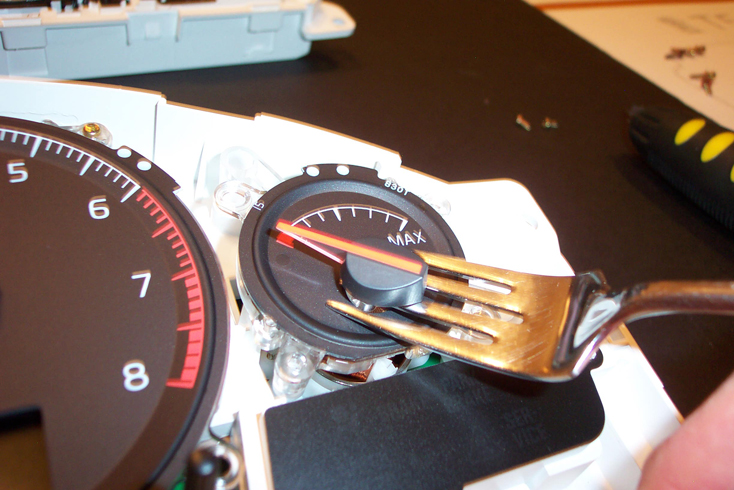

Neulat irtoavat suoraan ylöspäin nostettaessa, haarukka on hyvä apuväline. Varo naarmuttamasta mittaritauluja

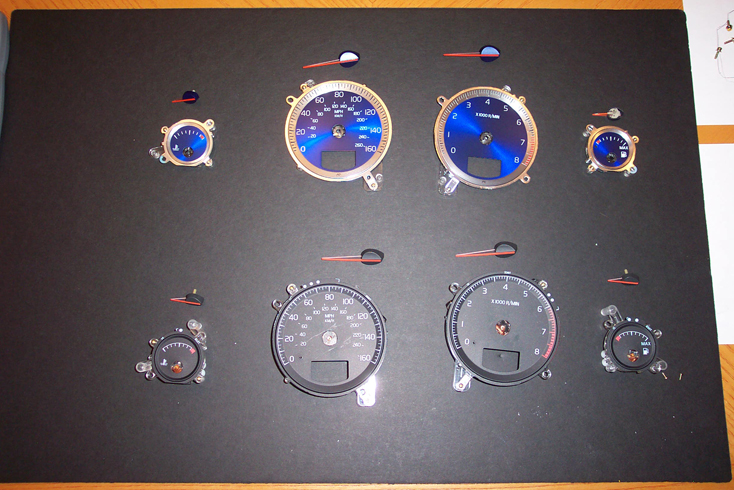

Mittaritaulut ja neulat irrotettuna, taulut olivat ruuveilla kiinni

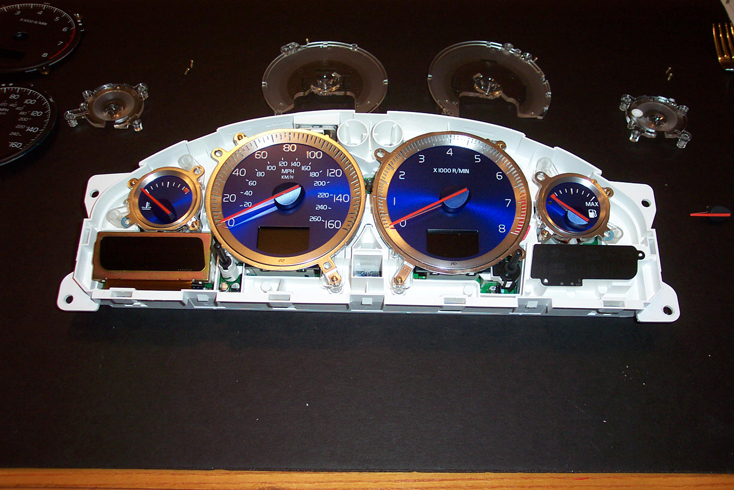

Mittaritaulut ovat jo vaihtuneet T5:sen mittarirunkoon

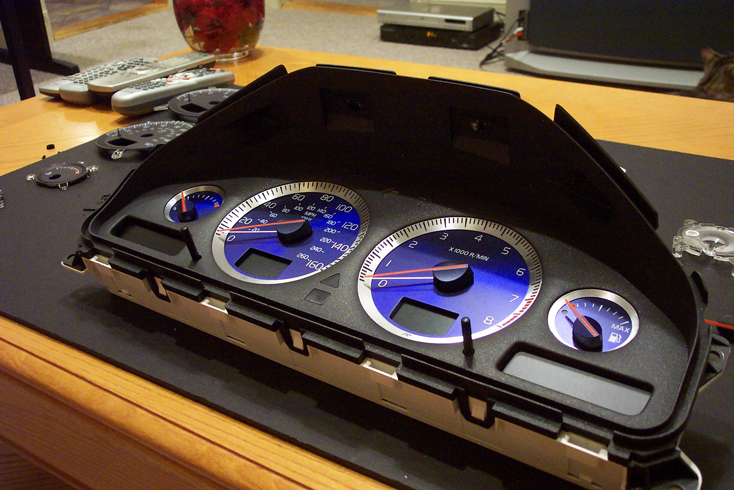

Valmiina, vain lasi puuttuu

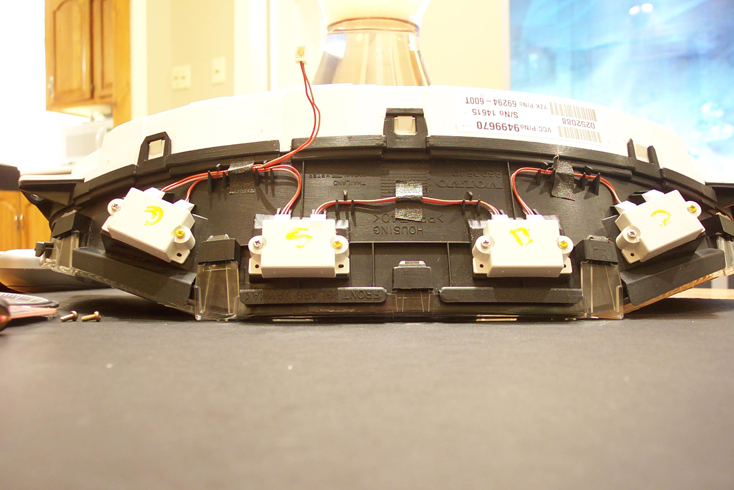

Mittarirungon yläosassa olevat LED valot valaisevat mittaritauluja edestä päin, niille vain täytyy saada virtaa jostakin

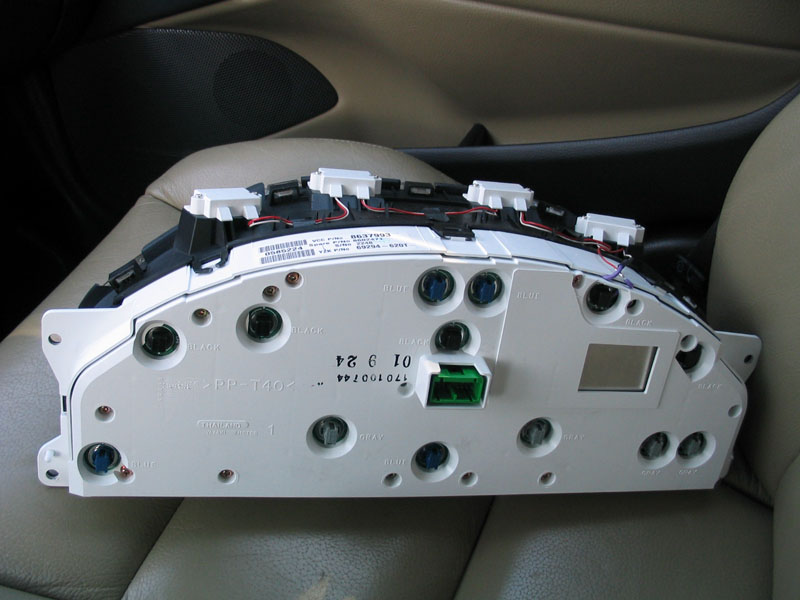

Virran Ledeille olen ottanut juottamalla johdot taustavalon polttimon virransyöttöön

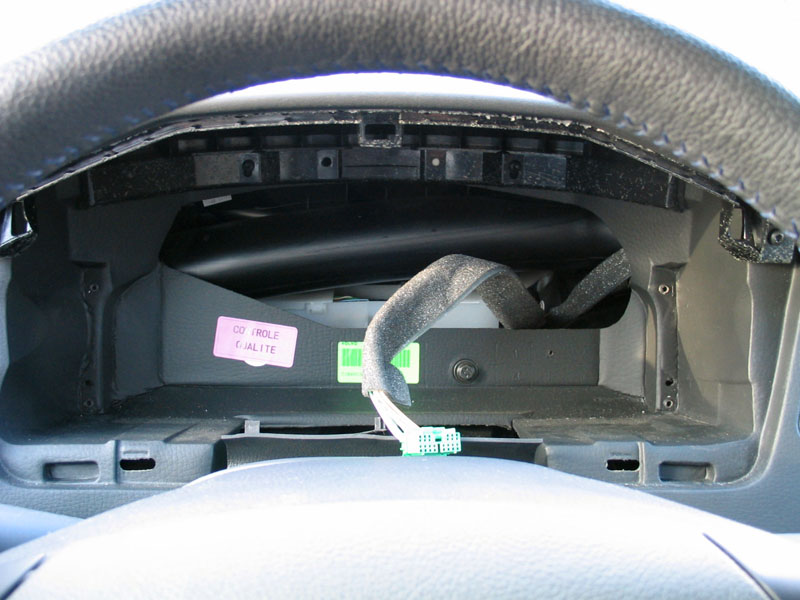

Mittaristo on helppo irrottaa ja asentaa paikalleen, vain neljällä torx-ruuvilla kiinni. Yksi johtonippu tulee mittaristolle

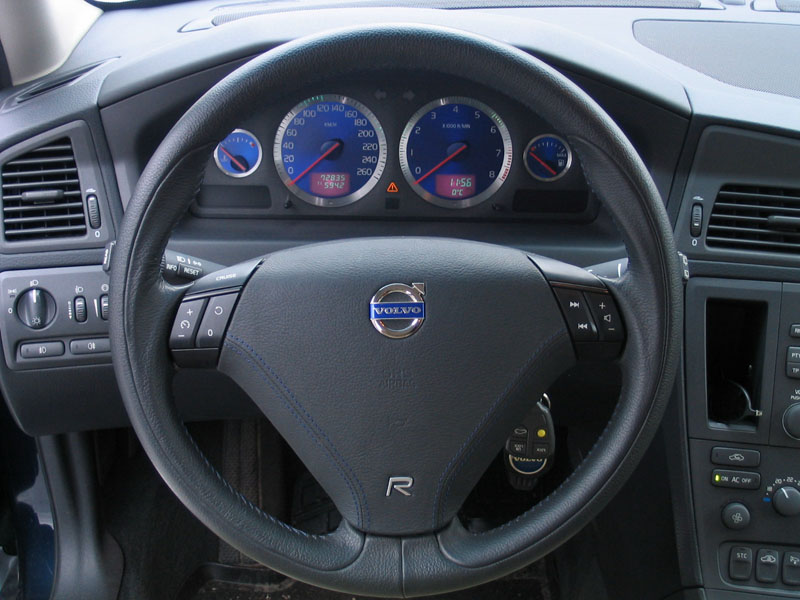

Mittarit paikallaan, ensimmäinen valaistuskokeilu T5:sen vakiopolttimoilla, joissa siniset huput päällä

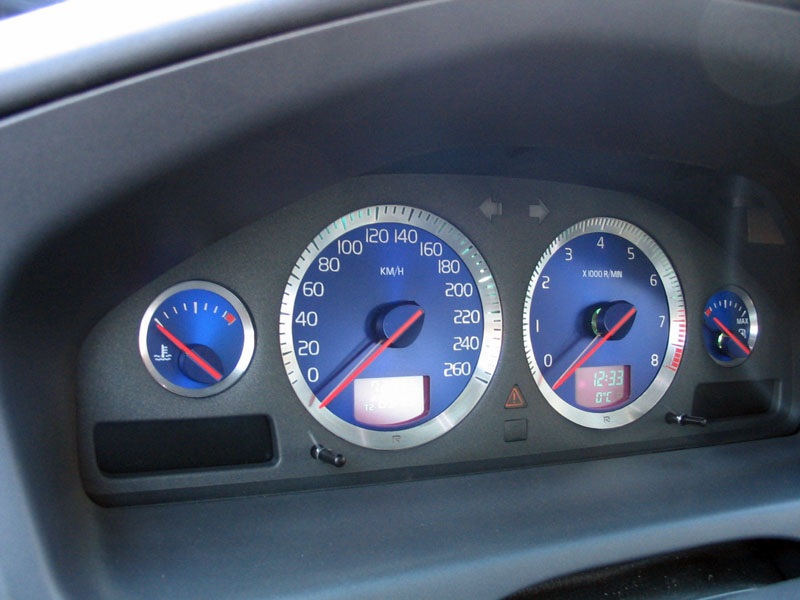

Tässä nykyinen valaistus LED polttimoilla
